Etude de la documentation technique d’un capteur solaire

Tweet

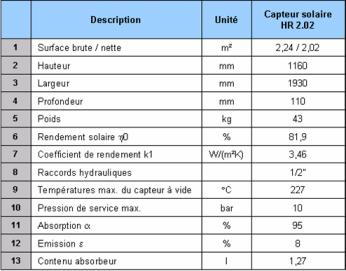

Etudions les caractéristiques techniques d’un capteur solaire HR 2.02 de Saunier Duval.

Question:

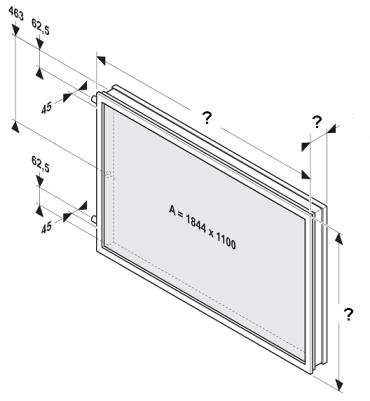

Compte tenu des caractéristiques techniques indiquées pour le capteur solaire HR 2.02 de Saunier Duval, complétez la figure ci-dessous en reportant les cotes manquantes.

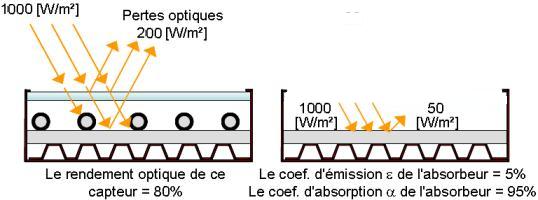

Remarque :
Par ailleurs, il ne faut pas confondre le rendement optique avec les coefficients :

• α : coefficient d’absorption
• ε : coefficient d’émission

Ces coefficients caractérisent les qualités de l’absorbeur à l’intérieur du capteur.
Ainsi, le capteur solaire étudié dispose :

• D’un rendement optique de 80%
• D’un coefficient d’émission de 5%.
• D’un coefficient d’absorption de 95 %
