Etude d’animations



Certains fabricants ont développé des volumes de stockage tampons qui facilitent le raccordement des circuits et leur régulation.

Ce module, appelé MIT chez De Dietrich, permet une gestion optimale des circuits de production et d’utilisation.

Question:
En cliquant sur les différentes options, étudiez l’animation ci-dessous, puis complétez le tableau.

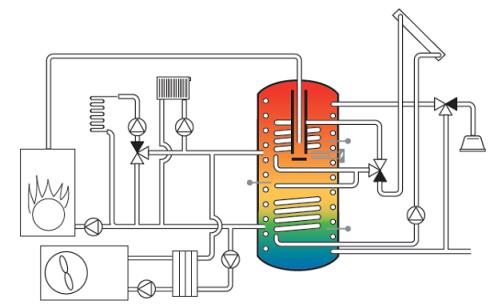

Dans l'animation De Dietrich, quels sont de gauche à droite les 7 systèmes ou circuits de charge ou de décharge raccordés au MIT ?

1 :
2 :
3 :
4 :
5 :
6 :
7 :

Proposez un mode de fonctionnement ou de régulation des 4 vannes 3 voies présentes sur cette animation.

V3V 1 :
V3V 2 :
V3V 3 :
V3V 4 :

Quels sont les circuits fermés présents dans l’animation qui nécessitent un système d’expansion ?





Du système de charge du MIT le plus moins onéreux au plus onéreux, classez les 4 systèmes disponibles sur cette animation
