Pour sélectionner un émetteur à eau chaude, il faut connaître :

• Les déperditions
• La température « moyenne » de l’émetteur
• La température ambiante de chauffage
  (Voir dossier « Sélection des émetteurs à eau chaude »)

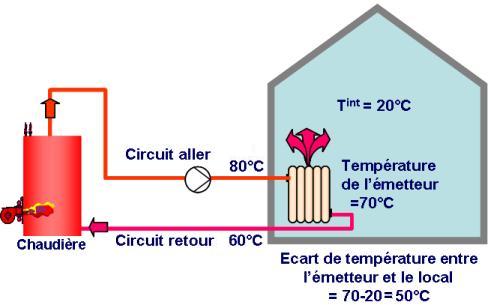

On appelle régime de température du circuit de chauffage, l’indication de la température au départ et au retour du circuit par grand froid : le régime de température du circuit ci-dessus est le régime 80/60 [°C].

La température de l’émetteur est considérée être la moyenne entre l’entrée et la sortie de l’émetteur, soit ci-dessus : T_moy = (80+60)/2 = 70 [°C]

Lorsque l’alimentation du circuit est effectuée par une chaudière, les installations de chauffage à eau chaude par radiateurs et convecteurs sont généralement alimentés pour être à une température moyenne de 70 [°C] par grand froid. Cette température moyenne correspond aussi bien à des régimes 80/60 [°C] qu’à des régimes 75/65 [°C]:
(80+60)/2 = (75+65)/2 = 70 [°C].

Pour une température moyenne de 70 [°C], l’écart de température entre l’émetteur et le local est de :

ΔT = 70 [°C] (température de l’émetteur) – 20 [°C] (température d’air) = 50 [°C]

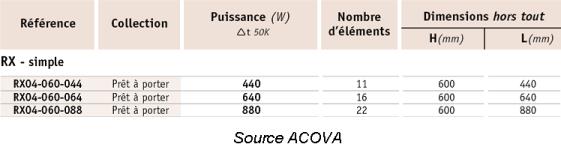

C’est pour cet écart de température que les fabricants fournissent (au minimum) la puissance de leurs radiateurs.

Attention, dans notre branche professionnelle, on sera confronté à 3 écarts de températures qu’il ne faudra pas confondre.

Selon que l’on se préoccupe des déperditions, de la puissance de l’émetteur, du débit d’eau d’alimentation, on sera confronté au :

• ΔT entre l’intérieur et l’extérieur : il permet de calculer les déperditions (D) du local. La puissance P de l’émetteur doit être ≥ déperditions. Les déperditions sont considérées comme proportionnelles à cet écart de température. Voir dossier « Présentation du chauffage à eau chaude ».

• ΔT entre l’émetteur et l’air ambiant (50 [°C] en règle générale) : il permet de sélectionner l’émetteur tel que P ≥ D. Voir dossier « Sélection des émetteurs à eau chaude ».

• ΔT entre l’entrée de l’eau et sa sortie de l’émetteur (10 à 15 [°C] en règle générale) : il permet de calculer le débit d’eau dans l’émetteur pour fournir la puissance nécessaire. Voir dossier « Calcul des débits d’eau et d’air de chauffage ».
