Détermination des pompes de recyclage pour plusieurs chaudières

Tweet

Lorsque la chaufferie comporte plusieurs chaudières, elles comportent chacune leur pompe de recyclage.
Pour  déterminer le point de fonctionnement des pompes de recyclage, il y a lieu de prévoir la situation possible de fonctionnement de chaque chaudière en comparant leurs puissances nominales respectives à celle du (ou des) circuit(s) de chauffage alimenté(s).

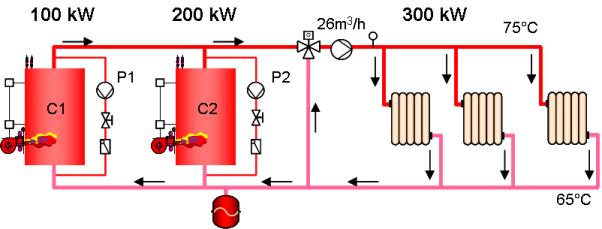

Ainsi sur l’installation ci-dessous, les pertes de charge  dans les chaudières se calculeront respectivement :
Chaudière C1 : 1/3 du débit du circuit de chauffage (100 [kW] /300 [kW]) :    1/3 × 26 = 8,5 [m³/h]
Chaudière C2 : 2/3 du débit du circuit de chauffage (200 [kW] /300 [kW]) :    2/3 × 26 = 17 [m³/h]

Mais attention, si les chaudières sont surpuissantes, il faudra prévoir leur possibilité de fonctionnement à hauteur de leurs puissances respectives.

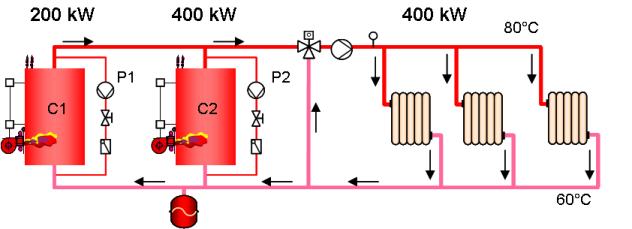

Ainsi sur l’installation ci-dessous dont les chaudières sont surpuissantes (400 kW de production pour 300 kW distribués) :

• Il faut continuer à prévoir que la chaudière C1 pourra être irriguée par 1/3  du débit du circuit de chauffage puisqu’elle peut en fournir 1/3 de la puissance distribuée :  (100 [kW] /300 [kW]) :   1/3 × 26 = 8,5 [m³/h]

• Il faut prévoir que la chaudière C2 pourra assurer en totalité la demande puisqu’elle est suffisamment puissante. Il faut donc calculer ses pertes de charge pour le débit nominal du circuit de chauffage de 26 [m³/h].

• Il faut néanmoins prévoir un équilibrage hydraulique des 2 chaudières en rapport avec leurs puissances respectives, pour un fonctionnement simultané.

Question:

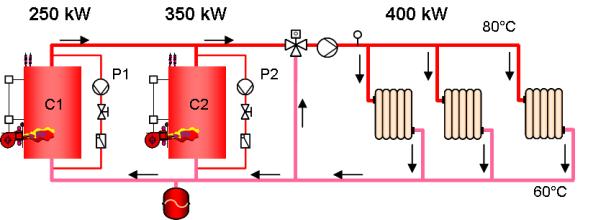

Déterminez pour l'installation ci-dessous :
- Le débit des pompes de recyclage P1 et P2
- Le débit à prendre en compte pour le calcul des pertes de charges dans les chaudières C1 et C2, pour la définition des points de fonctionnement des pompes P1 et P2.
- Le débit à prendre en compte pour la définition des Hmt maxi (à débit nul) des pompes P1et P2.
