Le contrôle des températures dans les chaudières murales



Les chaudières murales sont équipées de leur propre régulation de température d’eau en sortie du corps de chauffe.
En mode chauffage cette température est aussi celle de l’eau distribuée dans le réseau de chauffage. Son niveau est réglable par l’utilisateur sur « l’aquastat » (*) de la chaudière.
(*) L’aquastat de la chaudière est un thermostat qui contrôle la température de l’eau (« aqua» veut dire eau en latin).

De plus un thermostat de sécurité mettra la chaudière en sécurité si la température en sortie du corps de chauffe dépasse les 100 [°C].

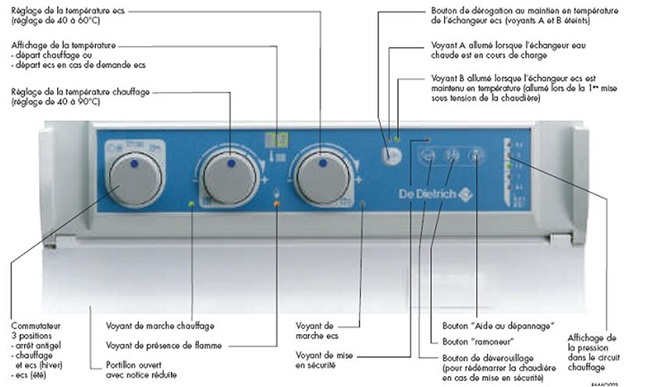

Source De Dietrich

Question:
Repérez ci-dessus sur le tableau de commande de la chaudière :
- le bouton de réglage de la température de production de la chaudière en mode chauffage.
- le bouton de réarmement de la sécurité.

Question:
Quelle est la température possible de production de l’eau chaude sanitaire pour la chaudière dont le tableau de commande a été étudié ci-dessus ?

En mode chauffage, la mise en route du brûleur est pilotée par l’aquastat mais aussi par le thermostat d’ambiance.
Pour que le brûleur puisse se mettre en route, il faut donc que l’aquastat et le thermostat d’ambiance le demande.
Le rôle du thermostat d’ambiance sera le maintien d’une température ambiante minimale correspondant à la consigne réglée.


Visualisez sur le film ci-dessous l’intervention du thermostat d’ambiance.

On pourra étudier le fonctionnement des chaudières murales gaz dans la rubrique « Chaudières murales » .

Question:

Température initiale du local

17 [°C]

Consigne initiale du thermostat



Quelle est dans cette situation la température ambiante minimale régulée par le thermostat d’ambiance ?



Situation de la chaudière en situation initiale (marche ou arrêt ?)



Consigne finale du thermostat



Quelle est dans cette situation la température ambiante minimale régulée par le thermostat d’ambiance ?





Situation de la chaudière en situation finale (marche ou arrêt ?)
