Les cartes solaires

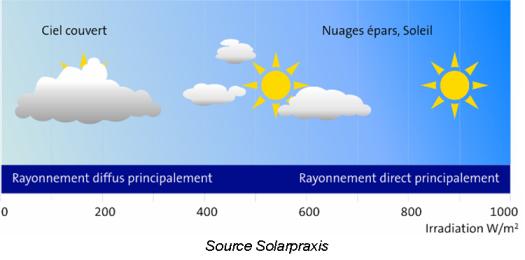

La puissance radiative maximale reçue au niveau du sol se situe aux environs de 1000 [W/m²].
Elle varie beaucoup selon la couverture nuageuse, l'angle d'incidence du soleil par rapport à la surface réceptrice et l'orientation de cette dernière.

orientation

Aussi, pour effectuer les bilans, mieux vaut intégrer le temps et parler en quantité d’énergie fournie fournie (voir dossier L'énergie, la chaleur et dossier Les puissances en Génie Climatique).

Pour cela, on dispose de nombreuses tables et cartes solaires qui indiquent en [Wh] ou [kWh] l'énergie radiative reçue par un capteur d'orientation et d'inclinaison définies en moyenne par jour ou par an.

On dispose de :

  • Carte solaire annuelle (moyenne journalière)

solaire

Sur la carte ci-dessus, on note un ensoleillement moyen quotidien :

  • De 3,2 [kWh/m²] à Lille
  • De 3,8 [kWh/m²] à Lyon, soit 20 % de plus qu’à Lille
  • De 5,2 [kWh/m²] à Marseille, soit 35  % de plus qu’à Lyon.

Pour produire la même énergie calorifique à partir de capteurs solaires thermiques, il faudra installer 20 à 30 % de surface supplémentaire à Lille par rapport à Lyon et 70 % si l’on compare à Marseille.

Question:
Sur une base de 12 [h] de soleil par jour, quelle est en [W] la puissance d'ensoleillement moyenne reçue à Marseille par un capteur orienté au Sud, sur l'année.

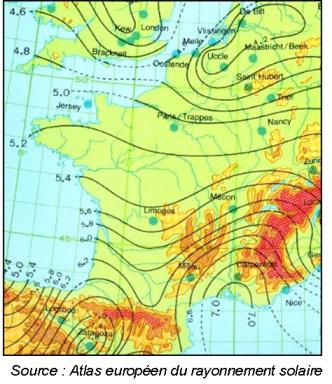

  • Carte solaire mensuelle (moyenne journalière)

journe

Question:
Sur une base de 12 [h] de soleil par jour, quelle est en [W] la puissance d'ensoleillement moyenne reçue à Marseille par un capteur orienté au Sud, au mois de Juillet.

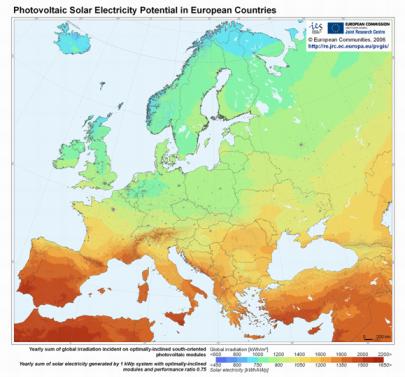

Il existe des cartes solaires qui indiquent les fournitures annuelles de l’Europe.

fournitures

Question:
Pour Marseille, la carte européenne ci-dessus indique un flux annuel de l'ordre de 1900 [kWh/m²]. Vérifiez la cohérence de cette donnée avec celle indiquée sur la carte nationale ci-dessous.

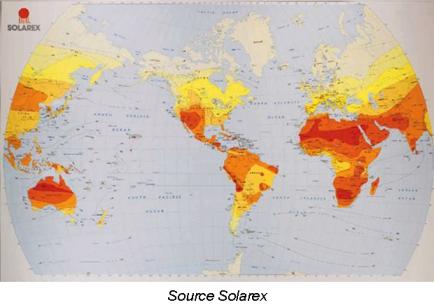

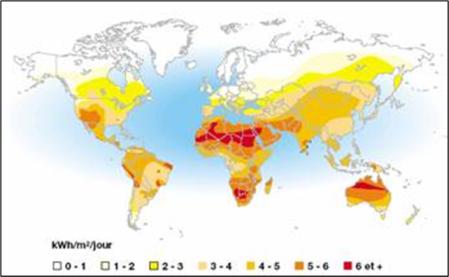

Enfin, il existe des cartes pour toute la planète….

carte

carte
