Caisson de mélange à 3 registres

Lorsque la centrale assure l’introduction d’air neuf, le recyclage et le rejet de l’air repris, son caisson de mélange comporte 3 registres :

Question:

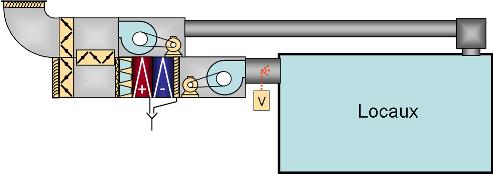

Indiquez par des flèches les sens de circulation de l’air dans l’installation ci-dessous lorsqu’elle fonctionne tout air neuf :
Indiquez la position des registres (ouvert O ou fermé F) dans la centrale

Question:

Indiquez par des flèches les sens de circulation de l’air dans l’installation ci-dessous lorsqu’elle fonctionne totalement en recyclage:
Indiquez la position des registres (ouvert O ou fermé F) dans la centrale.

Remarquez sur les schémas ci-dessous :

Que les registres fermés en situation « Tout air neuf » sont ouverts en situation « Tout recyclage »
Que les registres ouverts en situation « Tout air neuf » sont fermés en situation « Tout recyclage »

Les registres fonctionnent en opposition.

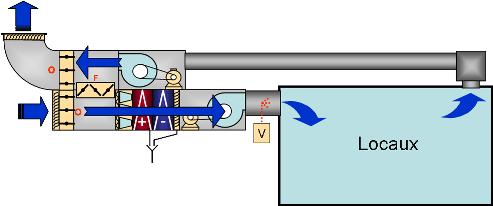

Fonctionnement « tout air neuf » :

fonction

Fonctionnement « tout recyclage »

Remarquez sur les schémas ci-dessus :

Que lorsque le registre de recyclage s’ouvre, les registres sur l’air neuf et l’air rejeté se ferment (et inversement).
Que les registres fonctionnent en opposition.

Tenez bien compte de ces remarques pour positionner et étudier les mouvements des registres dans l’exercice suivant.

Question:
La CTA ci-dessous souffle 10 000 [m³/h] dans le local, dont 5000 [m³/h] d’air neuf.

Indiquez les débits en circulation dans toutes les gaines.
Quel est en [m³/h] le débit d’air recyclé ?
Si la situation initiale était celle du tout recyclage (exercice précédent), quels mouvements ont respectivement effectués les registres du caisson de mélange? Quelle est maintenant leur position?
